动力电池包pack组装全过程解析

博力 2024-01-15 114

PACK电池包的组成

主要包括电池模块、机构系统、电气系统、热管理系统和BMS几个部分。

电池模块

如果把电池PACK比作一个人体,那么模块就是“心脏”,负责储存和释放能量,为汽车提供动力,模块通过组装单体电芯,通过汇流排将电芯组成不同的串并联,可用螺丝锁紧、电阻焊、超声焊接、超声铝丝焊及激光焊接。



机构系统

主要由电池PACK上盖、托盘、各种金属支架、端板和螺栓组成,可以看作是电池PACK的“骨骼”,起到支撑、抗机械冲击、机械振动和环境保护(防水防尘)的作用。

电气系统

主要由高压跨接片或高压线束、低压线束和继电器组成。高压线束可以看作是电池PACK的“大动脉血管”,将动力电池系统心脏的动力不断输送到各个需要的部件中,低压线束则可以看作电池PACK的“神经网络”,实时传输检测信号和控制信号。

热管理系统

热管理系统主要有4类:风冷、水冷、液冷、相变材料。以水冷系统为例,热管理系统主要由冷却板,冷却水管、隔热垫和导热垫组成。热管理系统相当于是给电池PACK装了一个空调。

BMS

Battery management system 电池管理系统,可以看作是电池的“大脑”。主要由CMU和BMU组成。


CMU :Cell monitor Unit单体监控单元,负责测量电池的电压、电流和温度等参数,同时还有均衡等功能。当CMU测量到这些数据后,将数据通过前面讲到的电池“神经网络”传送给BMU。


BMU:Battery management Unit电池管理单元。


负责评估CMU传送的数据,如果数据异常,则对电池进行保护,发出降低电流的要求,或者切断充放电通路,以避免电池超出许可的使用条件,同时还对电池的电量、温度进行管理。根据先前设计的控制策略,判断需要警示的参数和状态,并且将警示发给整车控制器,最终传达给驾驶人员。

动力电池包pack组装全过程解析 第1张

PACK电池包爆炸图



动力电池结构看似简单,但要提高性能、安全、寿命,还有很多巧妙设计包含在内。PACK装配工艺流程主要分为装配工艺、气密性检测工艺、软件编写工艺、电性能检测工艺等。



我们通过以下视频了解电池包的生产过程。





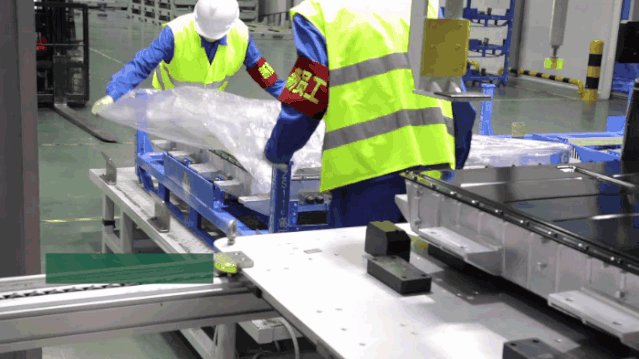

1.导热垫、水管安装



动力电池包pack组装全过程解析 第2张



2.模组安装



动力电池包pack组装全过程解析 第3张

动力电池包pack组装全过程解析 第4张



3.水冷系统气密性检测

通过加压、保压检测水冷系统气密性。



动力电池包pack组装全过程解析 第5张



4.高低压线束安装



动力电池包pack组装全过程解析 第6张



5.高压绝缘测试



动力电池包pack组装全过程解析 第7张

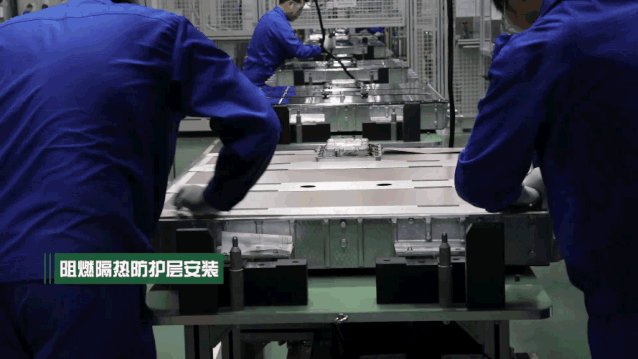

6.阻燃隔热防护层安装

进一步降低热失控风险。



动力电池包pack组装全过程解析 第8张

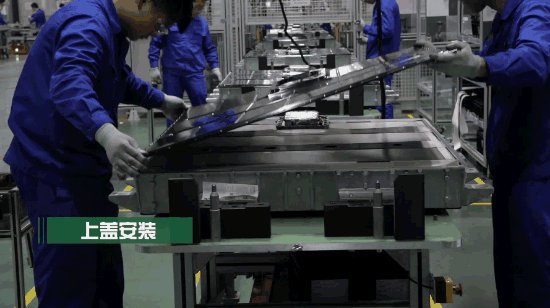

7.上盖安装



动力电池包pack组装全过程解析 第9张

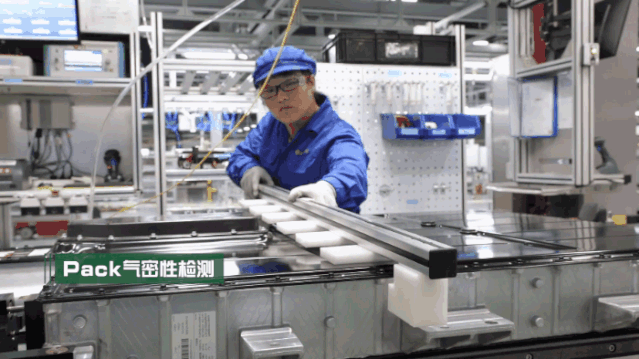

8.Pack气密性检测



动力电池包pack组装全过程解析 第10张

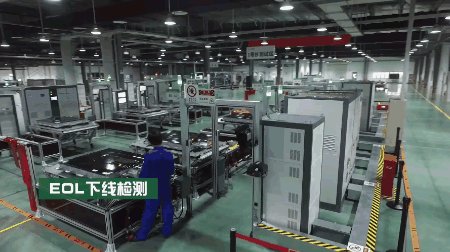

9.EOL下线测试



动力电池包pack组装全过程解析 第11张



10.动力电池下线



动力电池包pack组装全过程解析 第12张



资料来源:线束中国,动力电池BMS,视频作者:绿芯工程师
