什么是镍带？纯镍密度？镍带的详细物理特性

纯镍带：

镍母料采用真空熔炼，纯度达到99.9%,精轧机均采用多辊机压延,厚度最薄0.05mm,公差控制在±0.01mm,材质的硬度均匀,规格状态按硬度区分有：M（软态）HV 75~110、1/4Y（四分之一硬） HV 110~140、1/2Y（半硬） HV140~180、3/4Y（四分之三硬）、Y态（硬态）HV180~220,窄带工艺由带材剪切而成, ,截面为规整的矩形,此工艺精确、难度大、产品优.最窄1mm宽,产品最小尺寸0.02*1mm,弯曲度≤0.5mm/M,产品焊接性能好,具有良好的导电性和抗氧化性,光洁度好,状态规格齐全.
物理特性：
密度: 8.90 g/cm3; 0.322 ib./cu.in
线膨胀系数(英寸/英寸/0C): 20-100℃　0.000014　20-200℃　0.000014
线膨胀系数(英寸/英寸/0C): 20-500℃　0.000015　20-700℃　0.000016
杨氏弹性模量,E,PSI×10-6 30.1
导电率:22.6% IACS
电阻率在200C时:microhm.cm:7.63　ohms/cir.mil./ft.:45.9
热导率:cal./cm.2sec.0C/cm.at700C:0.206　BTU/ft.2/hr./0F/ft.at 1580C:49.9
电阻温度系数:200-1000C/0C 0.0058　200-5000C/0C 0.0074　200-8000C/0C 0.0060
原子序数　28　　　　　原子量　58.1
原子半径(A) 1.25　　　晶体结构f.c.c
晶体常数(A) 3.52　　　熔点 1.4530C;2.6470F　　　沸点2.7300C;4.9500F
熔解潜热 73.8cal./g　　比热在200C-BTU/ib./0F时 0.105
极间电位 0.25volts　　声速 16.300ft./sec.;4.973m/sec.
泊松比　0.31　　　　热中子截面(靶)吸收:4.6　　　散射:17.5

磁性：
居里温度 3530C; 6650F　初导磁率130
最大导磁率124　　　　　饱和感应(B) 6050
剩余磁感应(B) 3250　  　抗磁性(H) 3.0

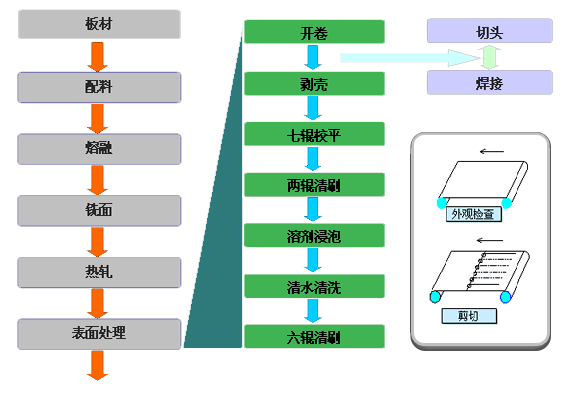

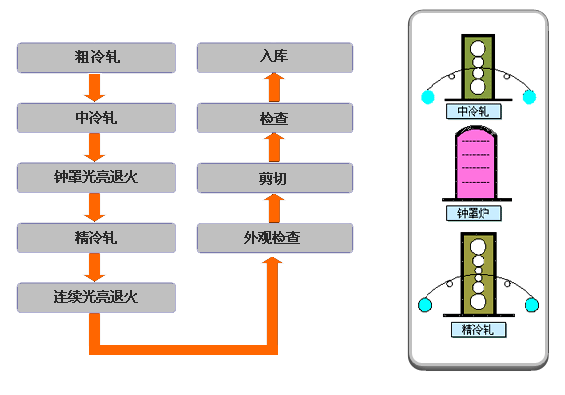

工艺流程图

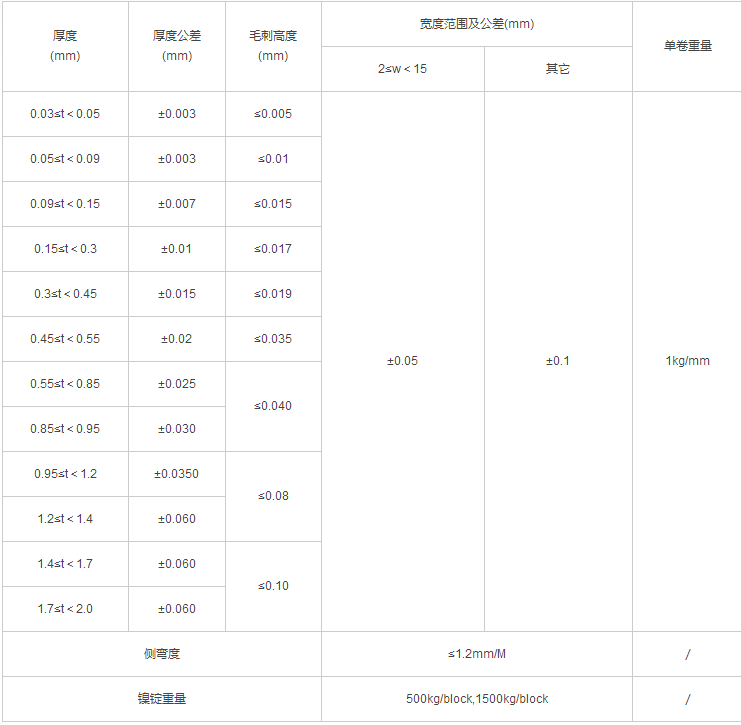

纯镍带厚度，宽度公差表？

  高纯度镍用途广泛，99.99%高纯度镍耐酸腐蚀，易焊接特性，常用在电池间串并联焊接用。镍硅合金常制成线、带、棒用于电子管和电真空仪器中。镍铁、镍钴合金是良好的磁性资料。镍具有铁磁性的金属元素,镍片的主用途及作用。能够高度磨光和抗腐蚀。主要用来制造不锈钢和其他抗腐蚀合金，如镍钢、铬镍钢及各种有色金属合金，可用来制造货币等，含镍成分较高的铜镍合金，就不易腐蚀。也作加氢催化剂和用于陶瓷制品、特种化学器皿、电子线路、玻璃着绿色以及镍化合物制备等等
  高纯度镍带镍大量用来制造各种类型的不锈钢、软磁合金和合金结构钢。镍和铬、铜、铝、钴等元素可组成耐热合金、电工合金和耐蚀合金等。用它做的热电体(电阻丝)可用作电炉、电烙铁、电熨斗等的电热元件，镍铬合金(如Ni-Cr20有高的耐热性和大的电阻。可在1100℃下长期工作;Ni-Cr9和Ni-Cr10虽然耐热性略差，但电阻大，电阻温度系数小，热电势大，热电偶的好材料。镍基精密合金。包括镍基软磁合金、镍基精密电阻合金和镍基电热合金等。最常用的软磁合金是含镍80%左右的玻莫合金，其最大磁导率和起始磁导率高，矫顽力低，电子工业中重要的铁芯材料。
  高纯度镍带镍基精密电阻合金的主要合金元素是铬、铝、铜，这种合金具有较高的电阻率、较低的电阻率温度系数和良好的耐蚀性，用于制作电阻器。镍基电热合金是含铬20%镍合金，具有良好的抗氧化、抗腐蚀性能，可在10001100℃温度下长期使用强度高，镍基耐热合金主要作涡轮发动机涡轮盘、燃烧室和涡轮叶片等。著名的蒙乃尔”合金是含铜、铁和锰的耐蚀镍合金。塑性好，耐腐蚀，成为电器、海轮和医疗器械制造业的重要资料。
